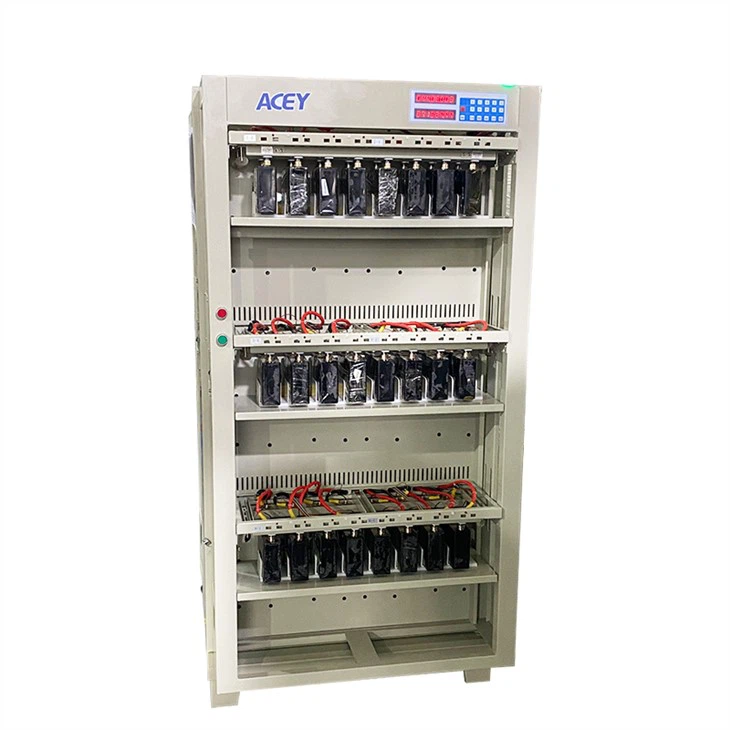

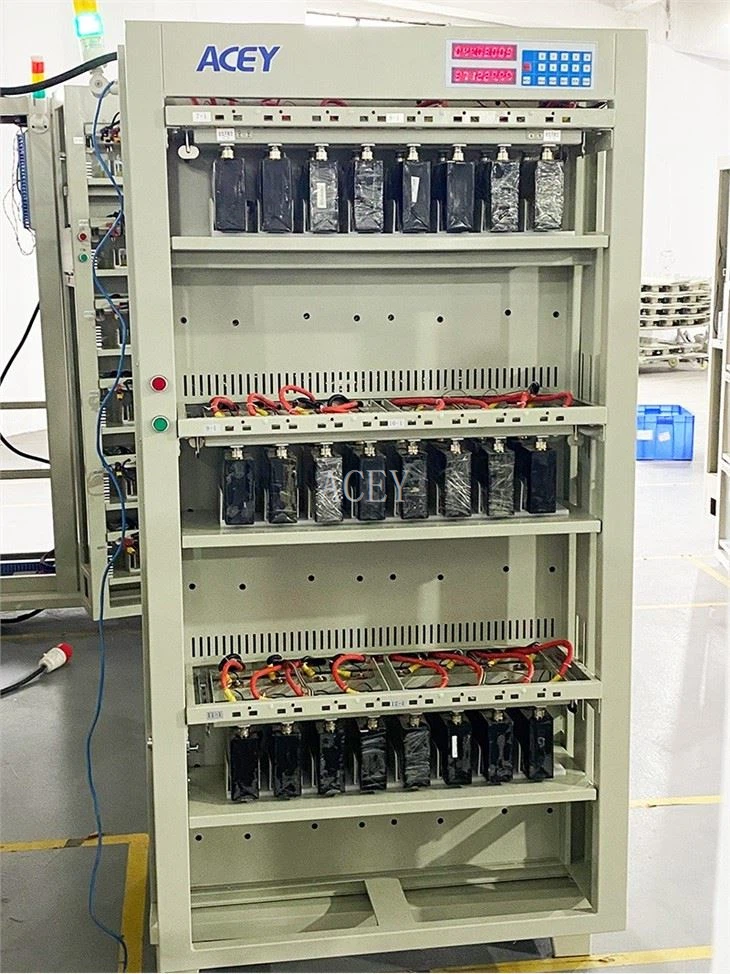

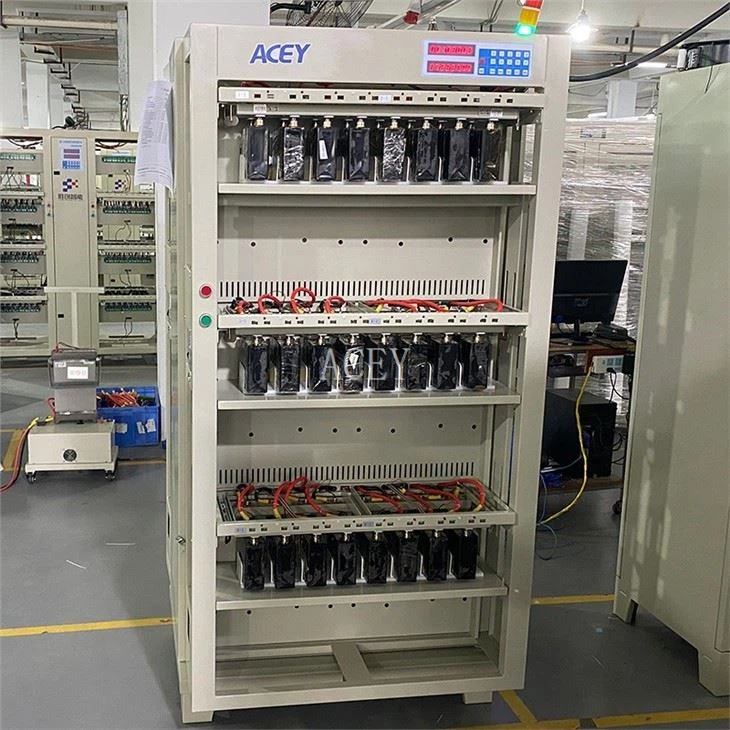

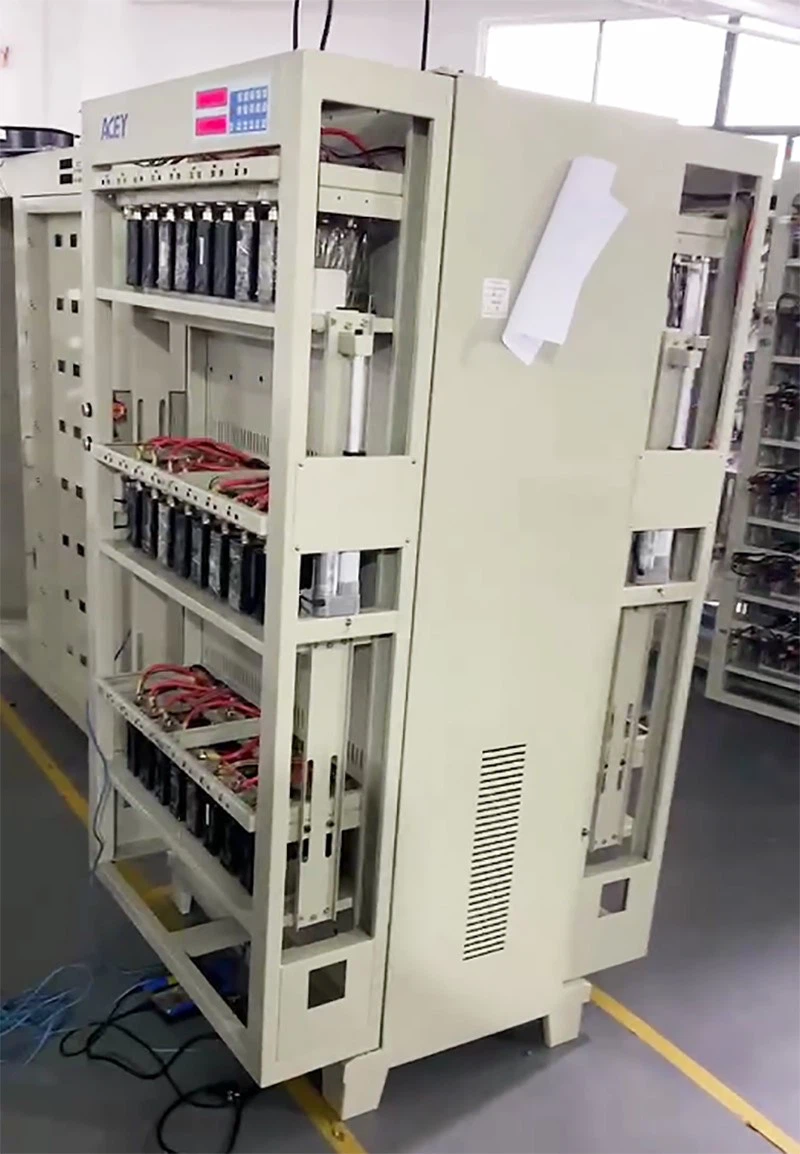

Mașină de formare și clasificare a celulelor prismatice
Nr. model: ACEY-BCT5100-48R
Tipuri de baterii: baterie prismatică LifePO4
Garantie: 1 an
MOQ: 1 setPachet: Carcasă din placaj
48 de canale 5V 100A Feedback de energie Sistem de formare și clasificare a celulelor bateriei litiu-ion
Descrierea produselor
Sistemul de formare și clasificare a celulelor bateriei este compus în principal din computer, interfață de comunicare și cabinet de testare a bateriei. Dulapul de testare a bateriei constă dintr-un jig și un corp de placă pentru plasarea jig, sursa de curent constant și tensiune constantă, circuit de eșantionare, circuit de control al capacității de împărțire, microcontroler și panou de control. Este folosit în principal pentru separarea capacității bateriei de putere, testarea capacității și testarea ciclului de viață și este curentul principal în domeniul echipamentelor de testare a bateriei de putere pentru a satisface nevoile bateriei de alimentare.
Echipamentul este conectat și controlat de un computer pentru a trimite comenzi și a colecta date; tastatura poate acționa manual echipamentul pentru a afișa parametrii și starea; placa de curent constant este comandată de CPU și are funcții de curent constant și tensiune constantă; când bateria este încărcată, sursa de alimentare cu două căi transformă curentul alternativ în curent continuu de 14V, prin placa de curent constant pentru a realiza controlul încărcării și detectarea bateriei; când bateria este descărcată, procesul este opus procesului de încărcare. Mai întâi, tensiunea bateriei este ridicată la 15V prin placa de curent constant, iar apoi sursa de alimentare cu două căi transformă curentul continuu în curent alternativ și îl alimentează direct. în rețeaua de distribuție a energiei AC a fabricii, realizând astfel feedback-ul energetic al energiei electrice de descărcare a bateriei.
Caracteristicile sistemului
● Un singur punct independent, independent de curent constant și sursă de tensiune constantă, stabil fără impact. Pot fi realizate funcții precum pornire, oprire, pauză, reluare și protecție.
●Precizia echipamentului este de 0,05 la sută, timpul de înregistrare a datelor este de 1 secundă/timp, iar stabilitatea este ridicată.
●Software-ul are funcții puternice și interfață prietenoasă om-mașină.
●Interfață de testare cu patru fire pentru a asigura o precizie ridicată a măsurătorilor. Concept de design modular, ușor de întreținut.
Specificație
|
Structura echipamentului |
|
|
Numărul de canale de dispozitiv |
Întreaga mașină are 48 de canale |
|
Dimensiunea exterioară |
Latime 1009 mm × Lungime 800 mm × Inaltime 1843 mm |
|
Culoare șasiu |
Gri negru standard (personalizat)) |
|
Forma de fixare |
Alimentare a bateriei cu cap plat |
|
Distanța clemelor |
81 mm |
|
Suportă specificațiile bateriei |
Lungime compatibilă cu baterie 90-220mm; Grosimea 15-70mm; Înălțime 80-230 mm; Baterie |
|
Ureche 60-150mm |
|
|
Modul de control al canalului |
Fiecare baterie are o sursă de tensiune constantă de curent constant complet independentă, stabilă și fără impact. Început realizabil |
|
mutați, opriți, întrerupeți, continuați și protejați |
|
|
Fiecare canal are un circuit de control hardware independent de tensiune constantă, curent constant |
|
|
Curentul de încărcare al fiecărui canal, precizia curentului de descărcare pot fi calibrate automat prin software |
|
|
Sursa de alimentare de lucru |
Sistem trifazat cu 5 fire AC380V ± 10%, 50HZ |
|
factor de putere |
Mai mare sau egal cu 0,99 |
|
Rata de distorsiune a curentului AC |
Mai mic sau egal cu 2 procente |
|
Indicele de eficiență al departamentului de putere |
Încărcare Mai mare sau egală cu 80 %, descărcare Mai mare sau egală cu 75 % |
|
Consumul de energie de lucru |
Mai mic sau egal cu 29KW |
|
rata de defectare a echipamentelor |
<1% |
|
Mediu de lucru |
Temperatura -10~40, umiditate relativă 80%. |
|
Modul de disipare a căldurii |
Priză de aer naturală, evacuare în sus |
|
alarma de fum |
Opțional |
|
Funcția de protecție a componentelor de putere |
1. Protecție împotriva depășirii tensiunii rețelei |
|
2. Protecție la depășirea frecvenței rețelei de alimentare |
|
|
Parametrii canalului |
|
|
Domeniul de măsurare a tensiunii |
DC+%7b%7b0%7d%7d%7e5V |
|
Gama de tensiune a bateriei |
Încărcați DC 0~4,5V; Descărcare DC 4,5~1,5V |
|
Domeniu de tensiune constantă |
DC +2%7e4.5V |
|
Precizia tensiunii |
±({{0}},5 citire ‰ plus 0,5 ‰ plin) |
|
Rezoluția controlului tensiunii |
%7b%7b0%7d%7d.1mV |
|
Rezoluția eșantionării tensiunii |
%7b%7b0%7d%7d.1mV |
|
stabilitatea tensiunii |
Mai mic sau egal cu (± 1 mV) |
|
Interval de curent |
Încărcare DC 200mA ~ 100A; Descărcare DC 200mA ~ 100A |
|
Precizia curentului |
±({{0}},5 citire ‰ plus 0,5 ‰ plin) |
|
Rezoluția controlului curent |
1mA |
|
Rezoluția de eșantionare curentă |
%7b%7b0%7d%7d.1mA |
|
Stabilitatea curentă |
Mai mic sau egal cu (± 1mA) |
|
Timp de creștere curent (încărcare de 90 la sută) |
Mai mic sau egal cu 50MS |
|
Timp de pornire a canalului (încărcare de 90 la sută) |
Mai mic sau egal cu 50MS |
|
Funcția software |
|
|
Modul de control |
Echipament controlat de calculator, control complet din cabinet, cu sistem de scanare |
|
Modul de comunicare |
485 comunicație cu port serial (rată de transmisie 57600)/comunicație TCP |
|
Setări de proces |
Pot fi setate până la 32 de pași și 256 de cicluri |
|
Mod de încărcare |
Curent constant, tensiune constantă, curent constant și tensiune constantă |
|
Condiții de sfârșit de încărcare |
Tensiune, curent, timp, capacitate, -△V |
|
Modul de descărcare |
Curent constant, putere constantă, rezistență constantă |
Detalii produse
