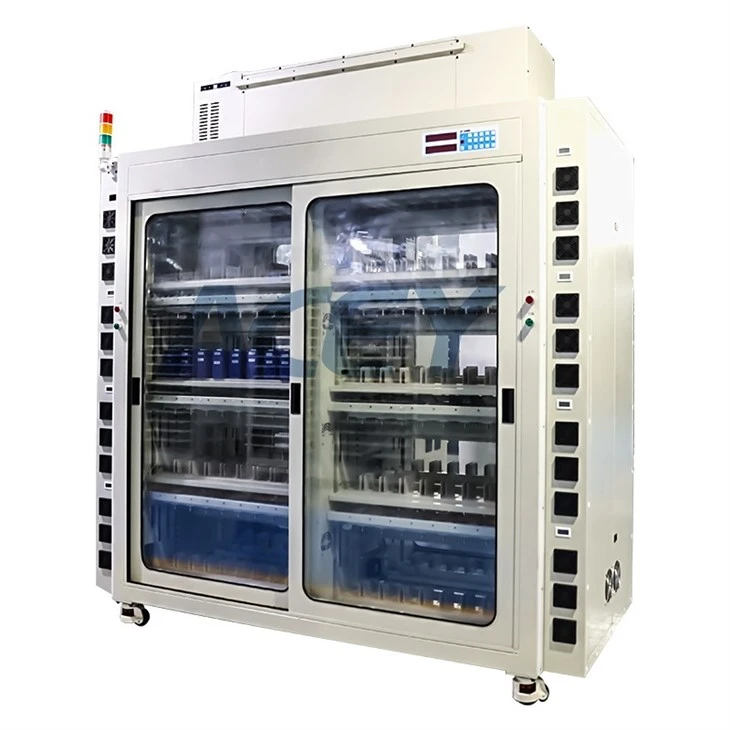

Tester de capacitate pentru celule prismatice cu litiu 5V 30A 128 canale cu control al temperaturii
Nr. model: ACEY-BCT530-128P-25C
Tip baterie: baterie prismatică
Garantie: 1 an
Garanție: garanție de un an cu suport pe viață
Pachet: Carcasă din placaj
Tester de capacitate pentru celule prismatice cu litiu 5V 30A 128 canale cu control al temperaturii
Descriere produs
Sistemul de testare a bateriei prismatice termostatice de încărcare/descărcare ACEY-BCT530-128P-25C este proiectat pentru a evalua capacitatea bateriei, durata de viață, rezistența internă, densitatea energiei, caracteristicile temperaturii și alți parametri cheie, permițând o evaluare completă a performanței și a fiabilității. Acest cabinet de testare încorporează tehnologia de economisire a energiei care recuperează energia descărcată din baterie și o reintroduce în rețea, rezultând un proces de testare eficient, fiabil și conștient de energie.
Caracteristici
1. Sistemul are un design termostatic închis, menținând o temperatură internă uniformă de 25 de grade cu o variație de ±2 grade.
2. Dulapul integrează secțiunile din față și din spate: partea din față găzduiește corpul și unitatea de control al temperaturii, în timp ce compartimentul lateral conține modulul de alimentare, facilitând accesul simplu la întreținere.
3. Configurarea folosește unități dulap-autonome, fiecare oferind 64 de canale de testare dispuse pe 4 straturi cu 16 celule pe strat. Sistemul complet cuprinde un total de 128 de canale.
4. Fiecare punct de testare funcționează cu propria sa sursă dedicată de curent constant și tensiune constantă, asigurând o performanță stabilă, fără interferențe-. Funcțiile includ pornire, oprire, pauză, reluare și protecție.
5. Echipamentul oferă o precizie de măsurare de 0,05%, înregistrează date la intervale de 1 secundă și funcționează cu fiabilitate ridicată.
6. O conexiune Kelvin cu patru-fire este utilizată pentru a asigura o precizie ridicată în măsurătorile de tensiune și curent.
7. Construit pe o arhitectură modulară, sistemul permite întreținere, întreținere și înlocuire ușoară a componentelor.
Structura acestui echipament
- Placă procesor independentă, placă pentru tastatură, întregul cabinet unificat controlul trimiterii, acceptând în același timp pornirea unui singur-punct.
- Modul de control al curentului și al tensiunii constante.
- Modul invertor bidirecțional AC/DC.
- Clemă cu deschidere automată motorizată.
Principiul de lucru
1. Echipamentul este controlat prin conexiune la calculator.
Sistemul permite transmiterea instrucțiunilor și colectarea datelor, susținând în același timp afișarea manuală a parametrilor și operarea tastaturii. Placa de curent constant-, controlată de CPU, oferă atât funcționalitate de curent-constant, cât și de tensiune-constantă. În timpul încărcării bateriei, sursa de alimentare bidirecțională transformă curent alternativ în 12 V CC, care este apoi reglat și monitorizat de placa de curent constant-pentru a executa încărcare controlată. În timpul descărcării, procesul funcționează invers: placa de curent constant-mărește mai întâi tensiunea bateriei la 12 V, iar sursa de alimentare bidirecțională transformă ulterior această putere CC înapoi în CA, care este alimentată în rețeaua de distribuție CA a fabricii pentru a obține recuperarea energiei din descărcarea bateriei.
2. Efectul de economisire a energiei este remarcabil
Măsurarea reală arată că consumul de energie al dispozitivului este redus cu mai mult de 40% în comparație cu echipamentele tradiționale, rata cuprinzătoare de economisire a energiei este mai mare de 60%, iar consumul de energie este economisit cu mai mult de 60%, ceea ce economisește o mulțime de costuri pentru producătorii de baterii.
Caietul de sarcini
| Numărul de canale de echipamente | Întreaga mașină are 128 de canale |
| Dimensiunea exterioară | L2054mm*W940mmH2298mm (supus realității) |
| Culoarea carcasei | Standard (personalizat) |
| Tip clemă | Clemă cu cap plat (opțional cu clemă crocodil) |
| Arc de prindere | 81 mm |
| Suportă specificațiile bateriei | Lungime70mm-210mm;Latime15-70mm;Inaltime 80mm-230mm |
| Distanța dintre centrele urechilor 40-150mm. | |
| Modul de control al canalului | Fiecare canal poate fi pornit, oprit, suspendat, continuat și protejat independent. |
| Fiecare canal are tensiune și curent constant independente. Circuitul de control hardware | |
| Precizia curentului de încărcare și a curentului de descărcare a fiecărui canal poate fi calibrată automat prin software | |
| Sursa de alimentare de lucru | Trifazat cu cinci fire AC380V土10%, 50Hz |
| Factorul de putere | Mai mare sau egal cu 0,99,THDu Mai mic sau egal cu 2% |
| Rata de distorsiune a curentului AC | Mai mic sau egal cu 2% |
| eficienta intregii masini | Încărcare mai mare sau egală cu 80%, descărcare mai mare sau egală cu 70% |
| Lucru consumul de energie | Mai mic sau egal cu 23KW |
| Rata de defectare a echipamentelor | <1% |
| Mediul de lucru | Temperatura -10~40 grade. Umiditate relativa 80% |
| Funcție de temperatură constantă | În interiorul cutiei 25±2 grade |
| Funcția de control al temperaturii | Temperatura atinge valoarea prestabilită înainte de a rula procesul de etapă de lucru. |
| Funcția de protecție a componentelor de putere | 1. Protecție împotriva depășirii tensiunii rețelei |
| 2. Protecție la depășirea frecvenței rețelei | |
| Modul de disipare a căldurii | Vânt natural în interior, evacuare în sus |
| Domeniul de măsurare a tensiunii | DC 0~5V |
| Gama de tensiune a bateriei | Încărcare DC 0~4.5V; descărcare DC 4.5~2V |
| Domeniu de tensiune constantă | DC 2~4.5V |
| Precizia tensiunii | ±(0,05% citire + 0.05% plin), raport de rezoluție 1mV |
| Rezoluția controlului tensiunii | 0,1 mV |
| Rezoluția de eșantionare a tensiunii | 0,1 mV |
| Stabilitatea tensiunii | Mai mic sau egal cu (±1mA) |
| Interval de curent | Încărcare DC300mA-30A; Descărcare DC 300mA-50A |
| Precizia curentului | ±(0,05% citire + 0.05% plin), raport de rezoluție 1mV |
| Rezoluție de control curent | 0,1 mA |
| Rezoluția de eșantionare curentă | 0,1 mA |
| Timp de creștere a curentului (încărcare 90%) | Mai mic sau egal cu 50MS |
| Timp de pornire-canal (încărcare 90%) | Mai mic sau egal cu 50MS |
| Stabilitatea curentă | Mai mic sau egal cu (±1mA) |
| Modul de control | Controlul computerului, poate controla întregul cabinet cu funcție de scanare |
| Modul de comunicare | 485s port de comunicare (port rate 57600)/TCP |
| Setări de proces | Pot fi setate până la 32 de pași și 256 de cicluri |
| Mod de încărcare | Curent constant; presiune constantă; curent și presiune constantă |
| Condiții de întrerupere-încărcare | Tensiune, curent, timp, capacitate |
| Modul de descărcare | Debit permanent, putere constantă, rezistență constantă |
| Condiții de întrerupere-descărcării | Tensiune, timp și capacitate |
| Funcția de protecție | Supratensiune, subtensiune, supracurent, subcurent, protecție la supracapacitate, protecție la oprire, recuperarea punctului de întrerupere a datelor |
| Interval de timp | 0~3000 min / pas în min |
| Precizia timpului | Mai mic sau egal cu ±0,1% |
| Ciclul de inspecție prin eșantionare | 1s-60s opțional |
| Sortare baterie | Împărțiți în funcție de capacitate, timp, tensiune de circuit deschis-, platformă de descărcare etc. |
| Prelucrarea datelor | Sistemul înregistrează parametrii cheie, inclusiv tensiunea, curentul, timpul și capacitatea și calculează automat valori precum raportul de încărcare a curentului constant, pierderea capacității, eficiența de descărcare, tensiunea medie și tensiunea medie. De asemenea, generează curbe de date și diagrame de ciclu pentru vizualizare, susținând în același timp exportul de date în mai multe formate, inclusiv fișiere text, Excel, Word și MDB. |
| Funcția de bază a software-ului |
1.Software-ul acceptă recuperarea automată din mai multe scenarii de întrerupere, inclusiv pauze manuale, opriri ale software-ului, întreruperi de curent, deconectări de comunicații și opriri neașteptate ale sistemului. |
|
2.Sunt acceptate o varietate de metode de scanare, inclusiv scanarea codurilor de bare, recunoașterea codurilor 1D și QR, scanarea-sărită canalului și scanarea asistată de încărcare-. |
|
| 3.Toate datele detaliate de testare sunt stocate local, permițând-vizionarea în timp real și istorică a datelor fiecărui canal atât în format numeric, cât și în format grafic. Sistemul acceptă exportul rapoartelor Excel individual sau în loturi, cu opțiunea de a configura exportul automat de date la finalizarea testului. | |
| 4. Sprijină sortarea capacității și gradează sortarea bateriei; | |
| 5. Sprijină judecata calificată după testare și judecă rezultatele de trecere / ng în funcție de capacitatea ciclului specificat, tensiune, timp și alte informații; | |
| 6. Sprijină protecția diferitelor trepte și tensiune globală, curent, protecție anormală de temperatură și alarmă anormală, suportă supraîncărcarea acumulatorului, testul de protecție la supradescărcare; | |
| 7. Suport canal paralel (după echipament); | |
| 8. Sprijin conversia unității; | |
| 9. Sprijină stocarea în fundal a serverului de baze de date sau andocare MES; | |
| 10. Protecție offline software; |
